Обзор проекта гидравлической подъемно-переставной опалубки
Название проекта: Участок Вэйшаньху скоростной автомагистрали Цзицзоу Сота
Подрядчик: Shandong Public Works.В шаблоне используется разработанная нами гидравлическая самоподъемная опалубка.
Башня имеет высоту 196 метров и имеет А-образную конструкцию.Кабельная башня представляет собой тонкостенную полую конструкцию с толщиной стенок 1 метр.

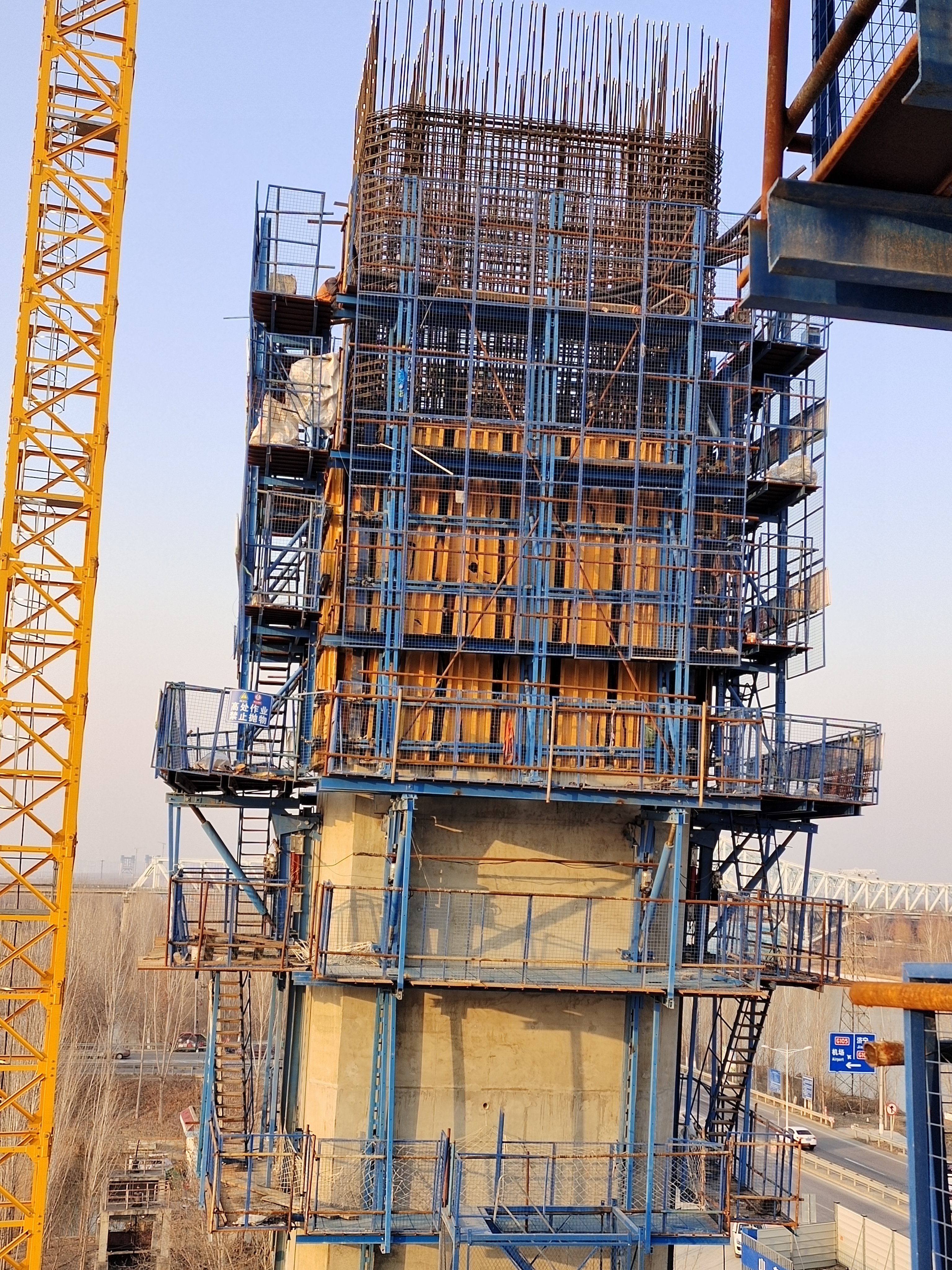

Внешняя форма башни Sota Tower представляет собой автоматическую подъемную систему с 8 рамами, расположенными с четырех сторон, каждая весом около 2 тонн (6 конструкций платформы: рабочая платформа, шаблонная платформа, основная платформа, гидравлическая рабочая платформа, соединительная платформа и подъемная платформа). ).Внутренняя форма представляет собой обычную стеновую систему форм, а рабочая поверхность представляет собой скважинную платформу.Система наклонной поддержки и защиты интегрирована за пределами рамы.
В шаблоне используется система шаблонов H20, которая включает в себя 14 задних стальных швеллеров, двутавровые балки и ламинированную фанеру толщиной 21 мм.Для обеспечения безопасности конструкции поверхность шаблона покрыта огнезащитным покрытием желтого цвета.
Гидравлический силовой агрегат состоит из основных компонентов, таких как двигатели и гидравлические цилиндры.Он вступает в процесс подъема и каждый раз поднимается на высоту 4,5 м, занимая менее 1 часа.Ход цилиндра 15 см.
Площадка встроенных блоков и огромных наклонных опор очень шокировала.
На месте мы увидели плотный набор взаимосвязанных лесов, используемых для поддержки консольных соединительных балок.
