ЗМСП-03
ZEEMO
Напольная опора
|
|
1. Краткое введение
| Стойка перекрытия — это своего рода опорный элемент, широко используемый в опалубке перекрытия любой вертикальной формы и любой формы.Конструкция проста, гибка, сборка удобна, поэтому опорный компонент экономичен и практичен. （1）Соединительный контакт （2）Отрегулируйте винтовую трубку （3）Регулировочная гайка （4）Ручка Регулируемая напольная опора в основном изнутри и снаружи относительного положения различных фиксированных точек.Точная настройка ветки, расположенной на сцене, в соответствии с фактической регулировкой высоты.
|
2. Компонент
Нет. |
Артикул №.
|
Имя
| Масса (кг) | Эскиз
|
1 |
| Стойка напольная 250А (75/60) Стойка перекрытия 300А (75/60) Стойка напольная 350А (75/60) Стойка перекрытия 400А (75/60) Стойка перекрытия 250B (60/48) Стойка перекрытия 300B (60/48) Стойка перекрытия 350B (60/48) Стойка напольная 550Б (88,5/75,5) | 13.63 15.40 18.63 25.32 10.06 13.18 17.79 29.30 |
|
3. Регулируемый объем напольной опоры.
Регулируемый объем напольной опоры | |
Напольная опора | Объем |
2500 мм | 1400~2500 мм |
3000 мм | 1650~3000мм |
3500 мм | 1900~3500мм |
4000 мм | 2150~4000мм |
5500 мм | 2900~5500мм |

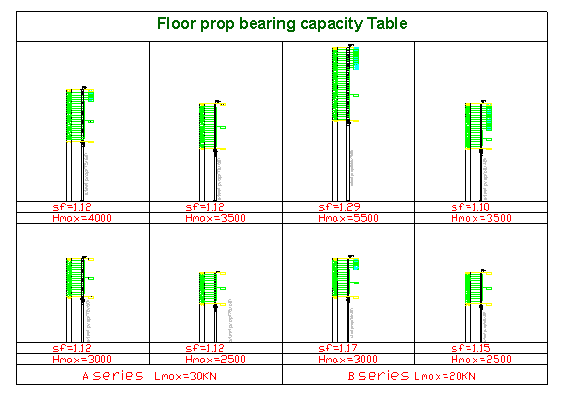

4. Таблица несущей способности стоек перекрытия

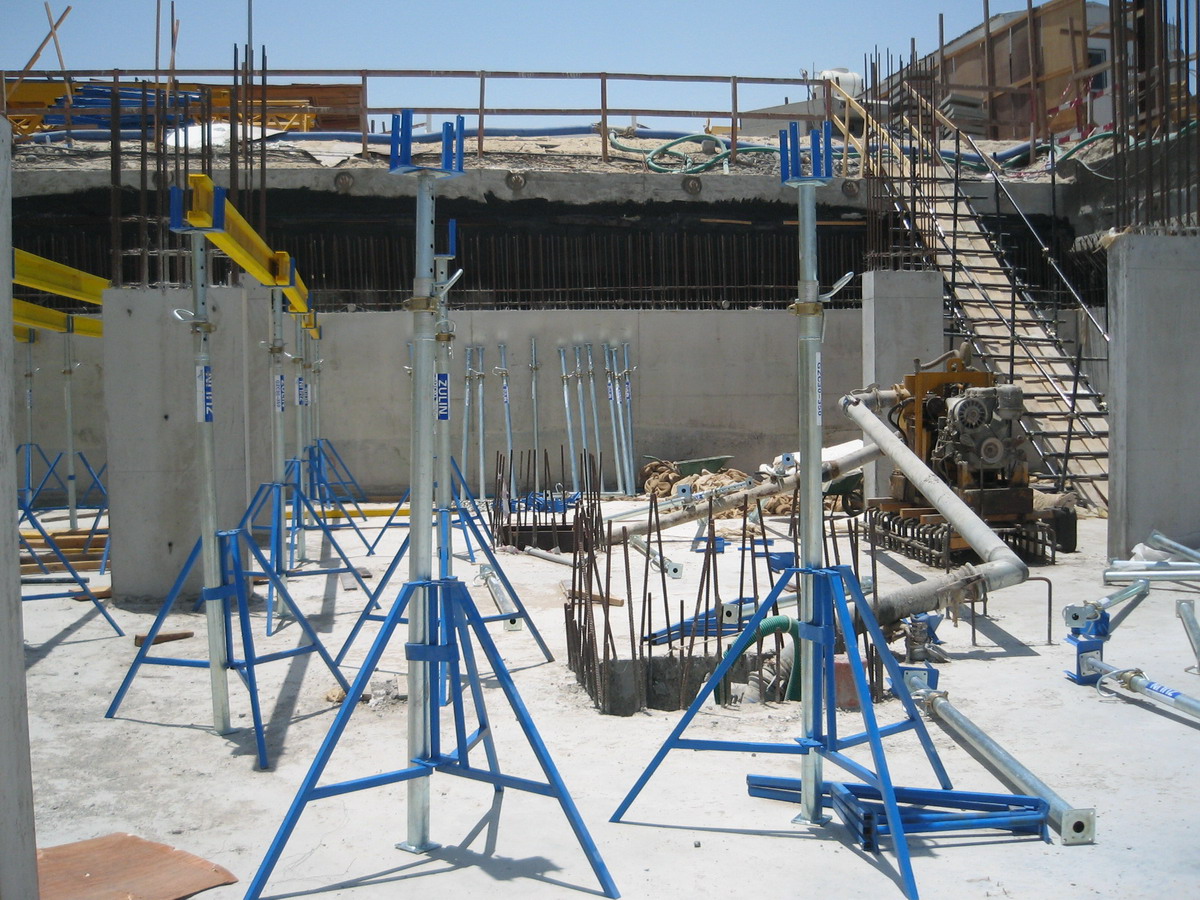

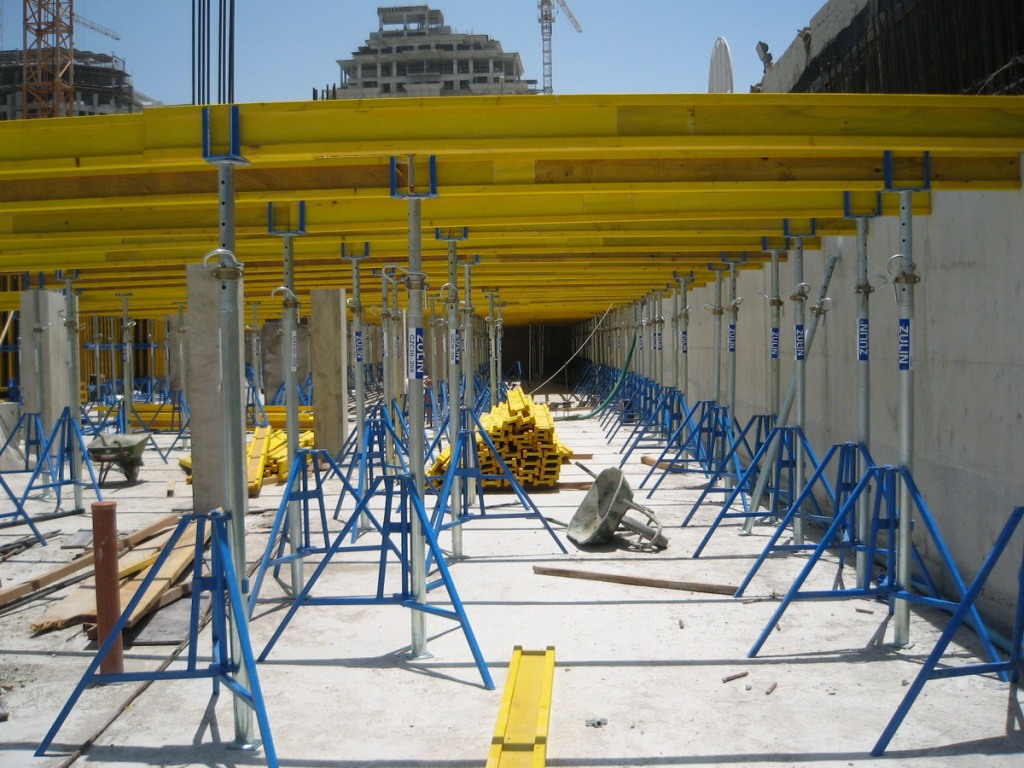

5. Приложение
Проект: ДВЕ БАШНИ Дата: 2006 г. Застройщик: NANTONG LIUJIAN CONSTRUCTION GROUP CO. | |
|
|
